新築施工監理事例*carving house

内部も外部もカーブ形状が多いデザイン。
店舗付2世帯住宅。
________________

2世帯玄関を入るとすぐに、螺旋階段に繋がる間取りです。
通常の階段を造るのも難しい部分はありますが。
螺旋となると費用も手間も3倍?

何回に分けて記事に
________________

まず。段板をの支柱を設置しています。。
木軸組段階には設置しておきます。
外壁が完成してしまうと取り込めませんからね~。

rasen-kaidan-1-002

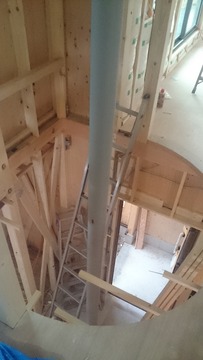

2階の床を丸く抜きます。(当たり前か)

rasen-kaidan-1-003 (2)

rasen-kaidan-1-001

:螺旋階段①  studio dodici 設計ブログ:

DSC_2248

______________

さて、踏み板はどう取付けするのでしょう。
私は初めての経験です。
設計トリーニ氏が、コスト&工法を考えてくださいました。

:螺旋階段② studio dodici 設計ブログ:
トリーニ氏の説明をそのまま掲載します!

pattern-1

①ポールにプレートと頬杖を溶接+その上に踏面を乗せる。
 踏むと少し柔軟性があります。

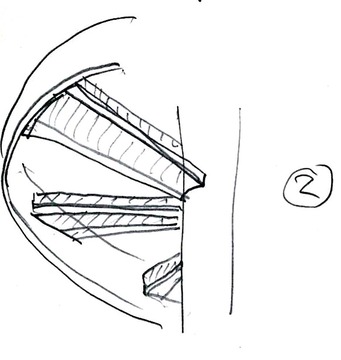

pattern-2


②ささら桁と呼ばれる板で段板(踏み板)の真ん中あるいは両側を支える+踏面。
 全体的にがっちり。

pattern-3
③ポールに頬杖を溶接+踏面。金属面が少ない。現場施工が多い。

。。。。。
コスト面では

①②は金属面が多いため、工場加工がほとんどとなり、価格も高くなります。
③は金属面は少ないですが、現場施工がほとんどとなり、大工仕事が多くなります。

見た目も木肌が多く、軟らかい印象になる
③螺旋階段仕様を採用!コストダウンにも成功です!

013 (1)

段板を取付ける「羽」を支柱ポールに溶接してもらい。
大工工事難関の段板&アール円形の壁の製作へ進んで行きま~す。
その記事は次回に!
